空氣絕緣開關柜用互感器
JDZR10-10、JDZXR10-10G
6-10kV戶內電壓互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-5℃～+40℃
| 型號 | 額定電壓比(kV) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 一次熔斷器(A) | 重量 | 接線圖 |
| JDZR10-3 | 3000/100 |
0.2-40
0.5-120
1-200
3-500
|

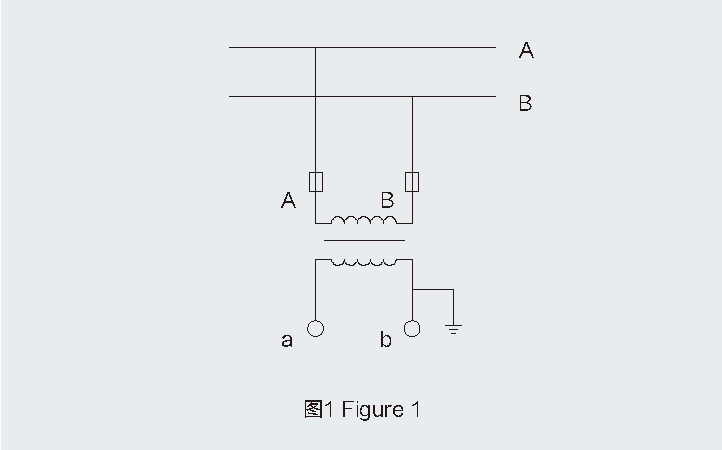

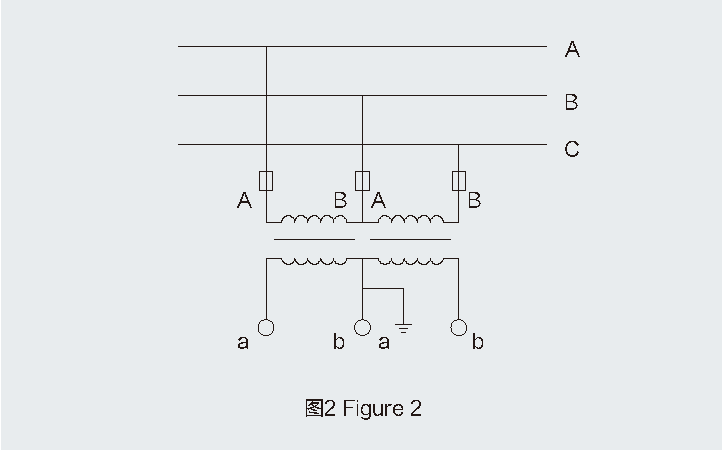

1000 | 3.6/23/40 | 250 | 0.5 | 38 | 圖1-圖2 |
| JDZR10-6 | 6000/100 | 7.2/32/60 | ||||||
| JDZR10-10 | 10000/100 | |||||||
| 10000/100/100 |
0.2/0.2-20/20
0.2/0.5-20/30
0.5/0.5-60/60
|

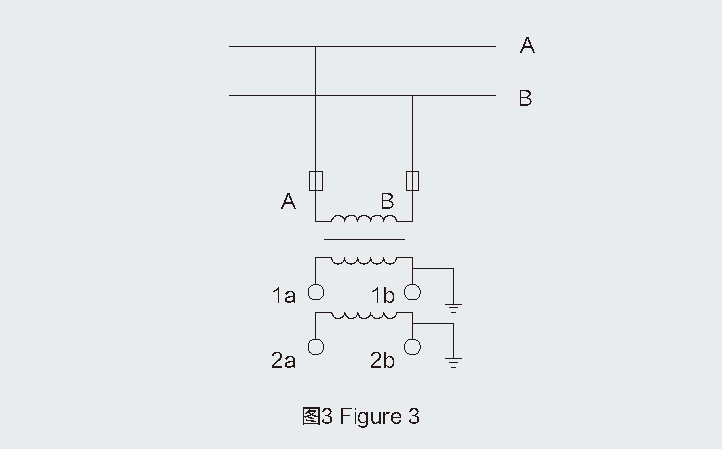

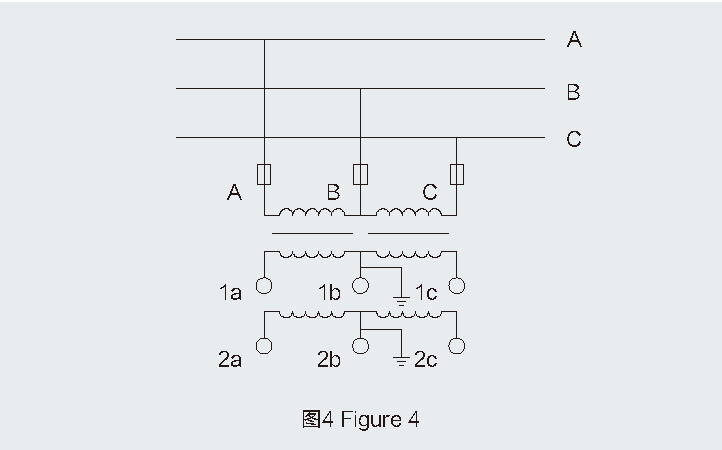

500/500 | 12/42/75 | 0.2 | 圖3-圖4 | |||
| 1000/100/220 |
0.2/3-40/500
0.5/3-120/500
|
800/1000 | ||||||
| JDZXR10-3G | 6000/√3/100/√3/100/3 |
0.2/6P(3P)-30/100
0.5/6P(3P)-60/100
1/6P(3P)-200/100
3/6P(3P)-500/100
|
600 | 3.6/23/40 | 0.5 | 圖5 | ||
| JDZXR10-6G | 10000/√3/100/√3/100/√3/100/3 | 7.2/32/60 | ||||||
| JDZXR10-10G | 10000/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-15/15/100
0.2/0.5/6P(3P)-15/20/100
0.5/0.5/6P(3P)-45/45/100
|

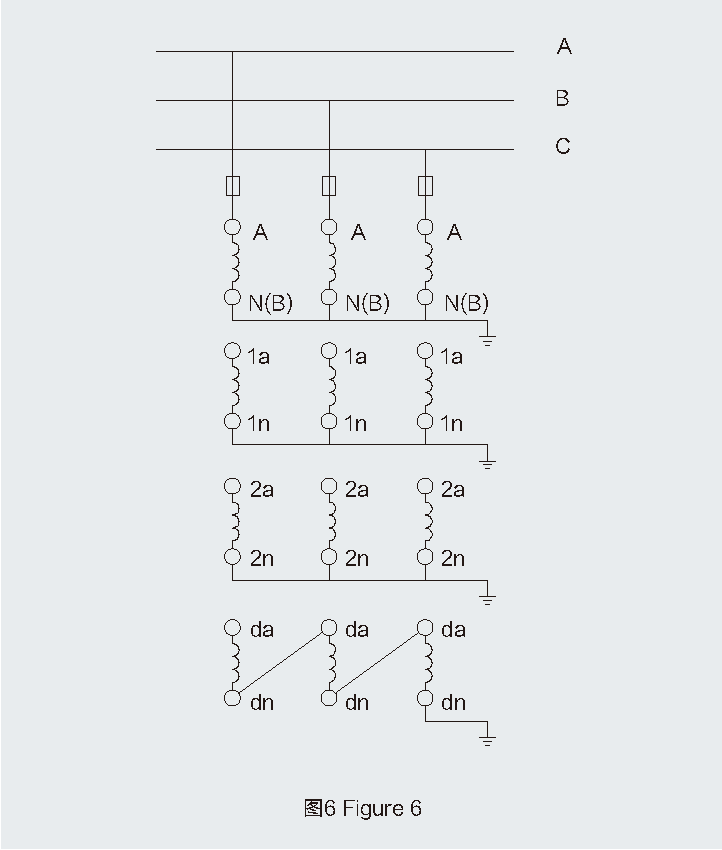

300/300 | 12/42/75 | 0.2 | 圖6 | ||
| 10000/√3/100/√3/100/√3/100/3 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
