空氣絕緣開關柜用互感器
JDZX8-10R
6-10kV戶內電壓互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-5℃～+40℃
| 型號 | 額定電壓比(kV) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 一次熔斷器(A) | 重量 | 接線圖 |
| JDZX8-3R | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-25/50
0.5/6P(3P)-50/50
1/6P(3P)-90/50
3/6P(3P)-200/50
|
400 | 3.6/23/40 | 260 | 0.5 | 35 | 圖5 |
| JDZX8-6R | 6000/√3/100/√3/100/√3/100/3 | 7.2/32/60 | ||||||
| JDZX8-10R | 10000/√3/100/√3/100/3 | 12/42/75 | ||||||
| 6000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-15/15/50
0.2/0.5/6P(3P)-15/20/50
0.5/0.5/6P(3P)-30/30/50
|

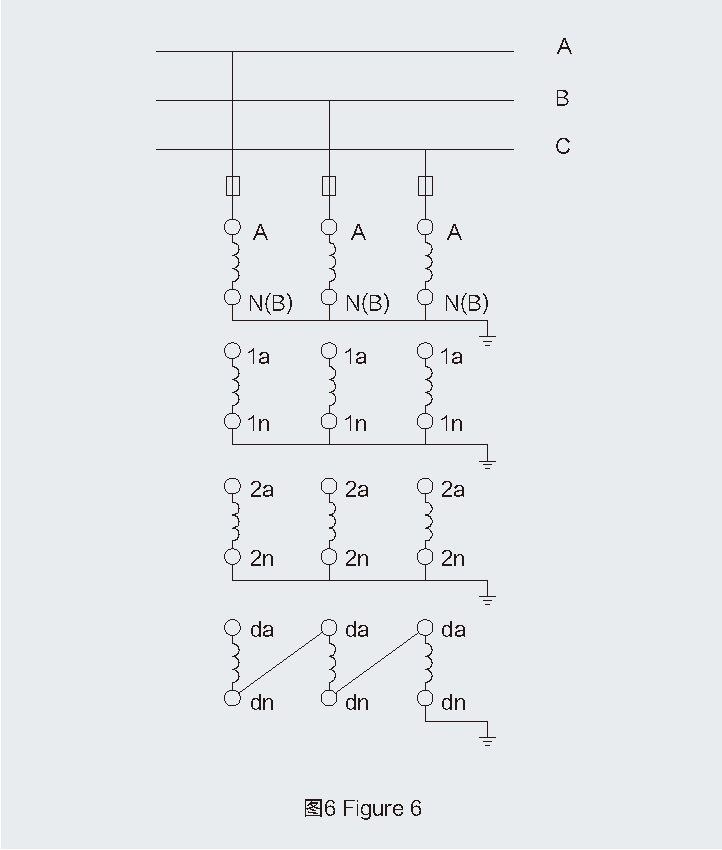

200/200 | 0.2 | 圖6 | ||||
| 10000/√3/100/√3/100/√3/100/3 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
