空氣絕緣開關柜用互感器

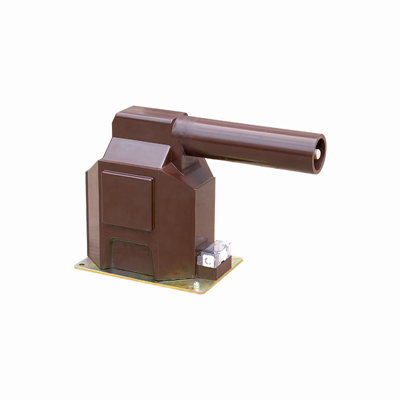

JDZX11-35R
6-35kV戶內電壓互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-5℃～+40℃
| 型號 | 額定電壓比(kV) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 一次熔斷器(A) | 重量 | 備注 | 接線圖 |
| JDZX11-35R | 35000/√3/100/√3/100/3 |
0.2/6P(3P)-30/100
0.5/6P(3P)-90/100
1/6P(3P)-180/100
3/6P(3P)-500/100
|
600 | 40.5/95/200 | 660 | 0.2 | 65 | 同“UNE” | 圖5 |
| 35000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-15/15/100
0.2/0.5/6P(3P)-15/20/100
0.5/0.5/6P(3P)-45/45/100
|

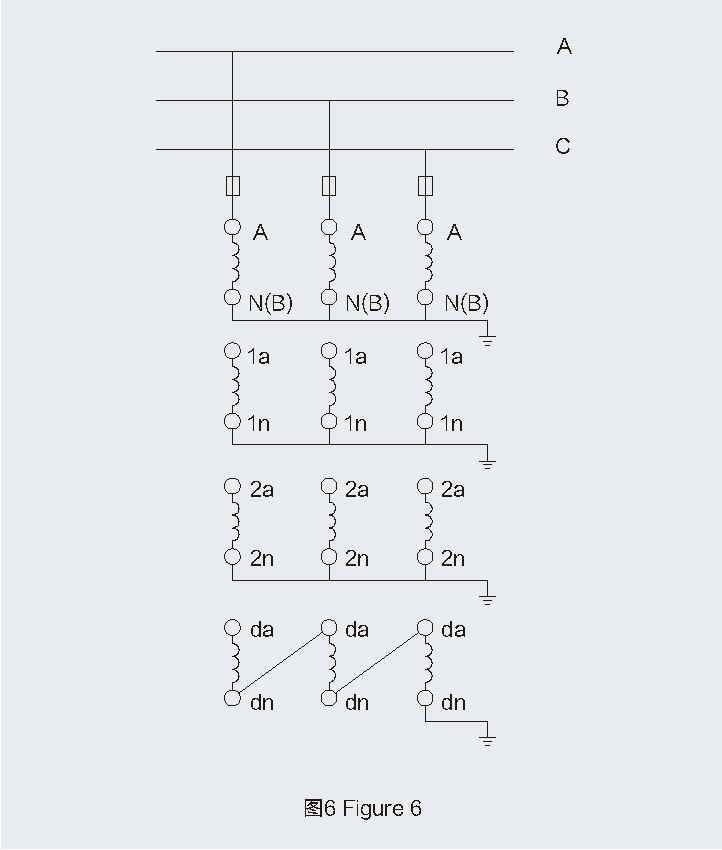

300/300 | 圖6 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
