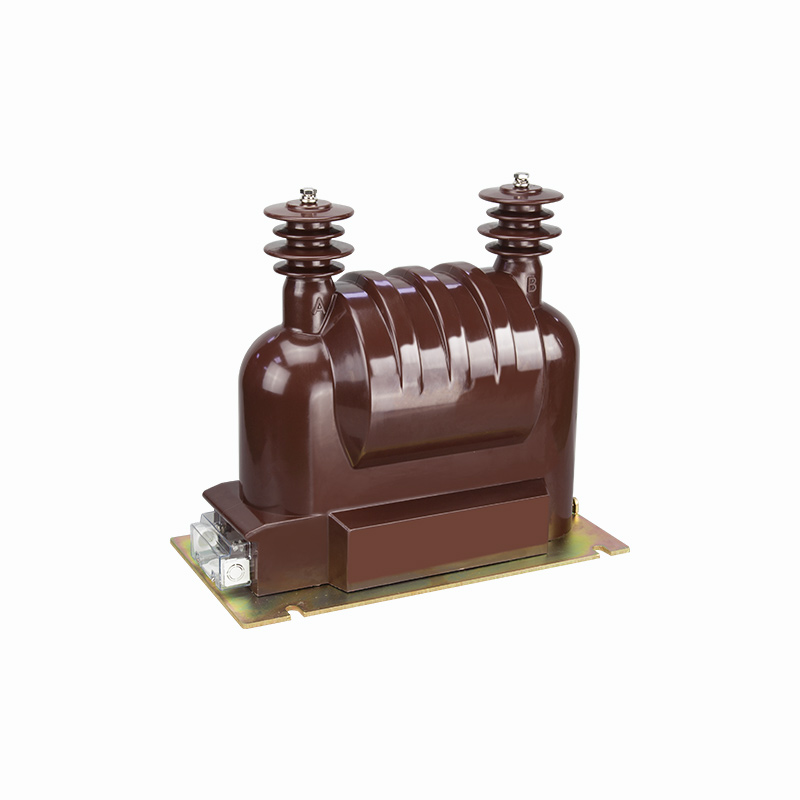

空氣絕緣開關柜用互感器
JDZ9-15/20 JDZX9-15/20G
6-20kV戶內電壓互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-5℃～+40℃
| 型號 | 額定電壓比(kV) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 一次熔斷器(A) | 重量 | 接線圖 |
| JDZ9-15 | 13800/100 |
0.2-80
0.5-200
1-350
3-500
|

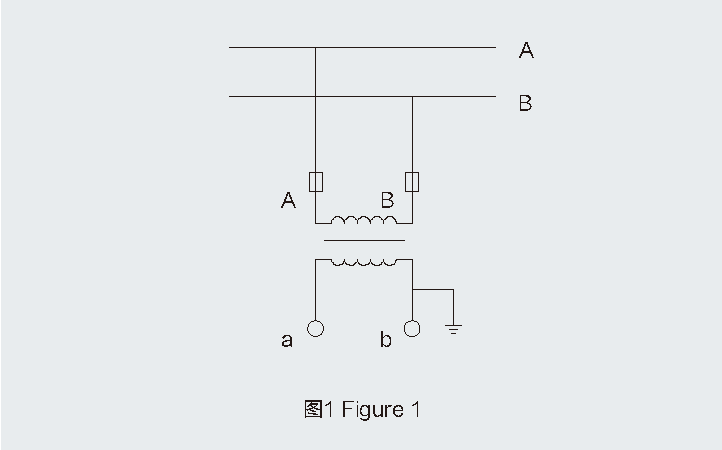

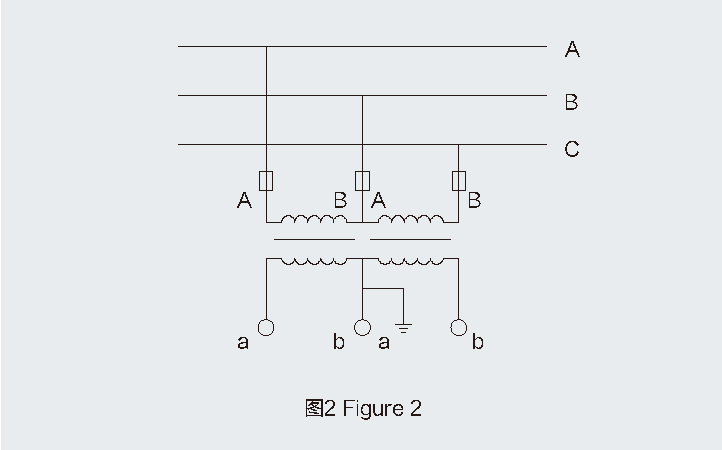

1000 | 18/55/105 | 580 | 0.2 | 73 | 圖1-圖2 |
| 15000/100 | ||||||||
| 15750/100 | ||||||||
| JDZ9-20 | 18000/100 | 24/65/125 | ||||||
| 20000/100 | ||||||||
| JDZX9-15G | 13800/√3/100/√3 |
0.2-80
0.5-200
1-350
3-500
|
600 | 18/55/105 | 圖5 | |||
| 15000/√3/100/√3 | ||||||||
| 15750/√3/100/√3 | ||||||||
| JDZX9-20G | 18000/√3/100/√3 | 24/65/125 | ||||||
| 20000/√3/100/√3 | ||||||||
| JDZX9-15G | 13800/√3/100/√3/100/3 |
0.2/6P(3P)-80/150
0.5/6P(3P)-200/150
1/6P(3P)-350/150
3/6P(3P)-500/150
|
18/55/105 | 圖5 | ||||
| 15000/√3/100/√3/100/3 | ||||||||
| 15750/√3/100/√3/100/3 | ||||||||
| JDZX9-20G | 18000/√3/100/√3/100/3 | 24/65/125 | ||||||
| 20000/√3/100/√3/100/3 | ||||||||
| JDZX9-15G | 13800/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-40/40/150
0.2/0.5/6P(3P)-40/50/150
0.5/0.5/6P(3P)-100/100/150
|

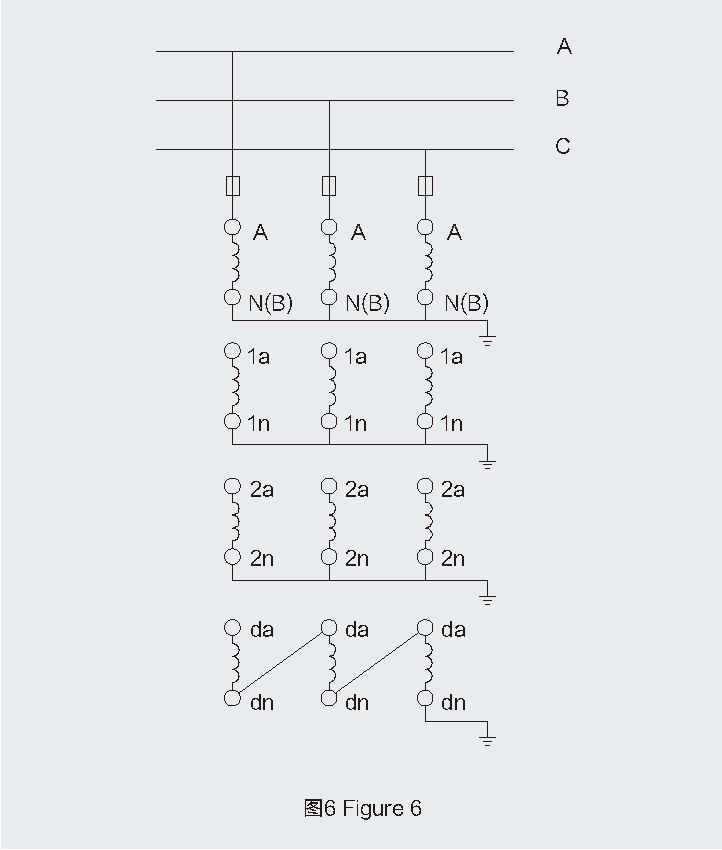

400/400 | 18/55/105 | 圖6 | |||
| 15000/√3/100/√3/100/√3/100/3 | ||||||||
| 15750/√3/100/√3/100/√3/100/3 | ||||||||
| JDZX9-20G | 18000/√3/100/√3/100/√3/100/3 | 24/65/125 | ||||||
| 20000/√3/100/√3/100/√3/100/3 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
