空氣絕緣開關柜用互感器
JDZ10-10A
6-10kV戶內電壓互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-5℃～+40℃

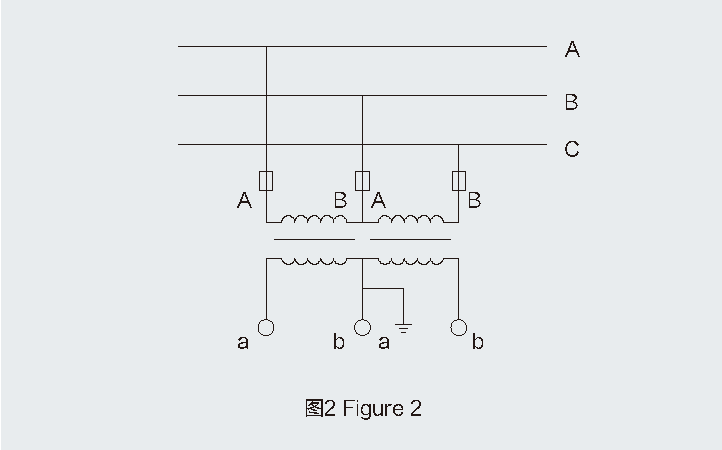

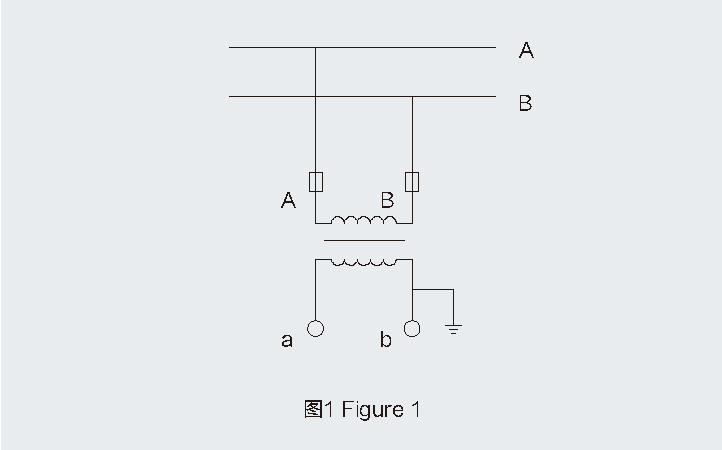

| 型號 | 額定電壓比(V) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 重量 | 備注 | 接線圖 |
| JDZ10-3A | 3000/100 |
0.2-15
0.5-30
1-60
3-150
|
300 | 3.6/23/40 | 210 | 23 | 同“RZL” | 圖1-圖2 |
| JDZ10-6A | 6000/100 | 7.2/32/60 | ||||||
| JDZ10-10A | 10000/110 | 12/42/75 | ||||||
| 10000/220 | ||||||||
| 10000/100/100 |
0.2/02-10/10
0.2/0.5-10/10
0.5/0.5-20/20
|

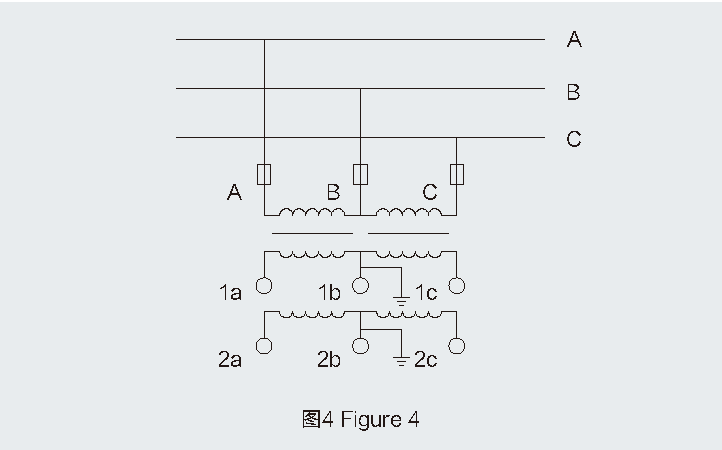

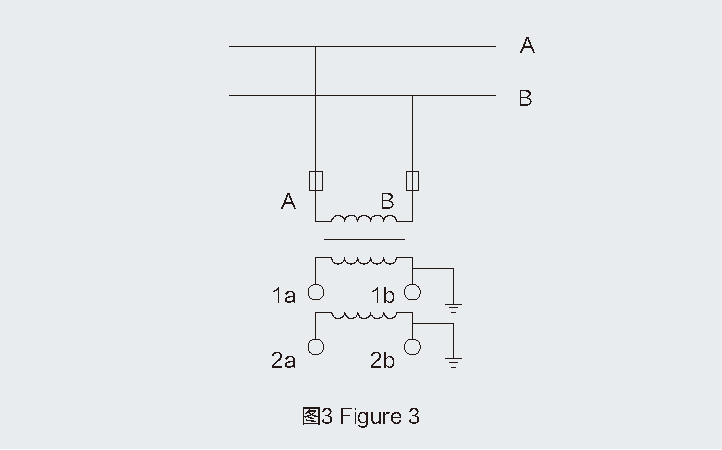

150/150 | 圖3-圖4 | |||||
| 1000/100/220 |
0.2/3-15/150
0.5/3-30/150
|
200/300 | ||||||
| JDZX10-3AG | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-15/50
0.5/6P(3P)-30/50
1/6P(3P)-60/50
3/6P(3P)-150/50
|
200 | 3.6/23/40 | 圖5 | |||
| JDZX10-6AG | 6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||

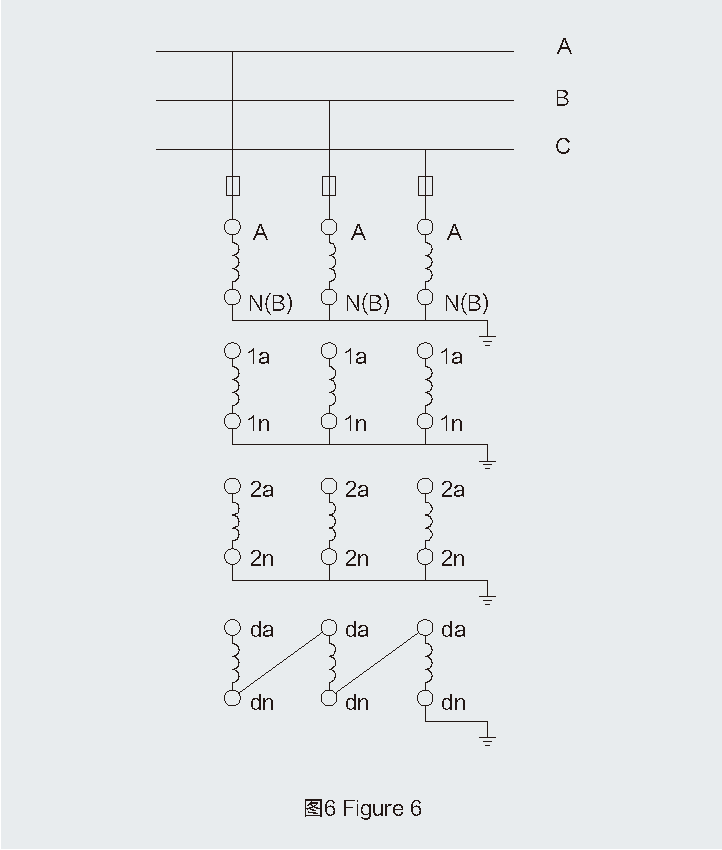

| JDZX10-10AG | 10000/√3/100/√3/100/√3/100/3 | 12/42/75 | 圖6 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
