空氣絕緣開關柜用互感器
JSZVR-10、 JSZV1-10R
6-10kV戶內電壓互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-5℃～+40℃
| 型號 | 額定電壓比(kV) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 一次熔斷器(A) | 重量 | 接線圖 |
|
JSZVR-3
JSZV1-3R
|
300/100 |
0.2-2×30
0.5-2×80
1-2×150
|

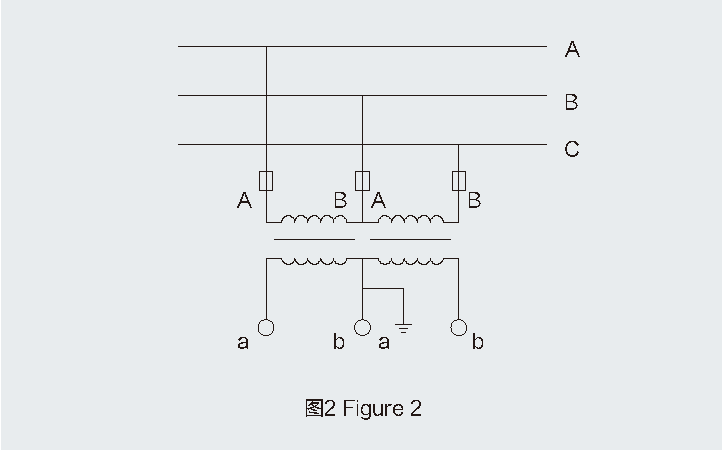

2×800 | 3.6/23/40 | 300 | 0.5 | 66 | 圖2 |
|
JSZVR-6
JSZV1-6R
|
600/100 | 7.2/32/60 | 0.2 | |||||
|
JSZVR-10
JSZV1-10R
|
10000/100 | 12/42/75 | ||||||
|
JSZVR-3
JSZV1-3R
|
3000/100/100 |
0.2/0.2-2×20/2×20
0.2/0.5-2×20/2×20
0.5/0.5-2×40/2×40
|

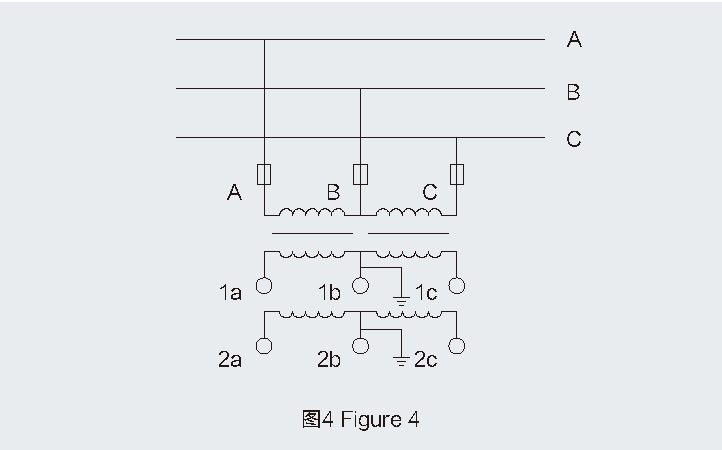

2×400/2×400 | 3.6/23/40 | 0.5 | 圖4 | ||
|
JSZVR-6
JSZV1-6R
|
6000/100/100 | 7.2/32/60 | 0.2 | |||||
|
JSZVR-10
JSZV1-10R
|
10000/100/100 | 12/42/75 | ||||||
| 10000/100/100/220 |
0.2/3-2×30/2×200
0.5/3-2×80/2×200
|
2×00/2×800 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
