空氣絕緣開關柜用互感器
JDZ8-10R
6-10kV戶內電壓互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-5℃～+40℃
| 型號 | 額定電壓比(kV) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 一次熔斷器(A) | 重量 | 接線圖 |
| JDZ8-3R | 3000/100 |
0.2-25
0.5-50
1-100
3-200
|

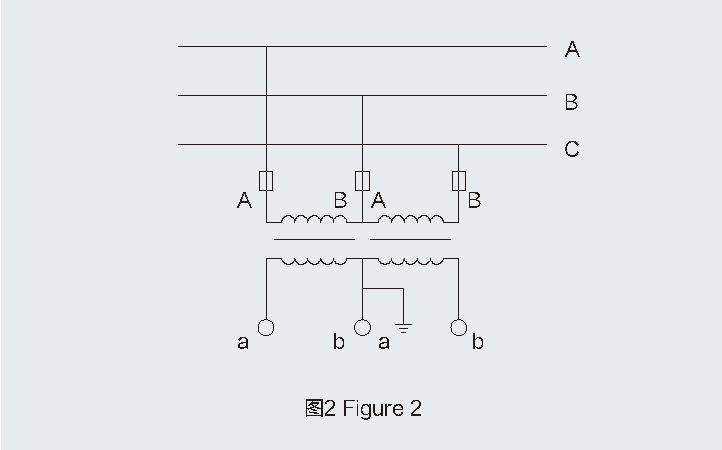

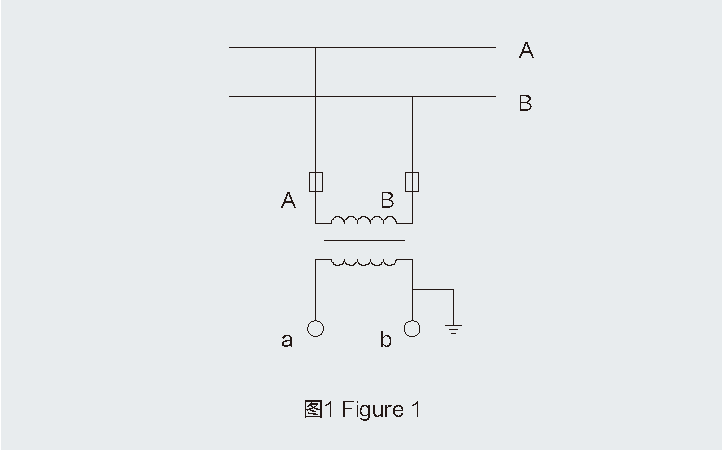

600 | 3.6/23/40 | 330 | 0.5 | 32 | 圖1-圖2 |
| JDZ8-6R | 6000/100 | 7.2/32/60 | ||||||
| JDZ8-10R | 10000/100 | 12/42/75 | 0.2 | |||||
| 10000/100/100 |
0.2/0.2-15/15
0.2/0.5-15/20
0.5/0.5-40/40
|

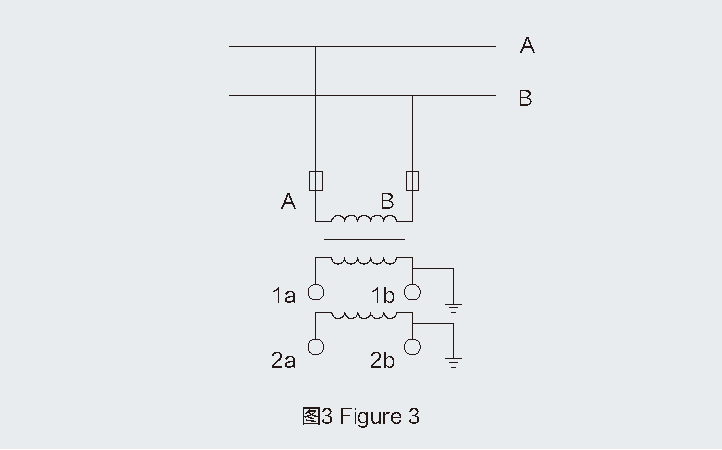

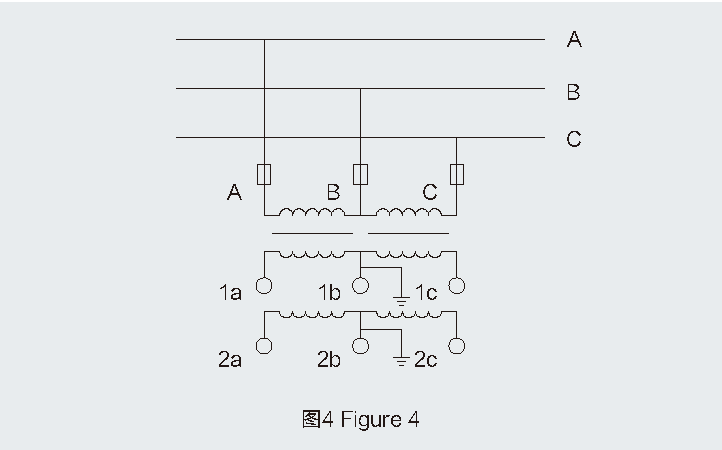

300/300 | 圖3-圖4 | |||||
| 1000/100/220 |
0.2/3-30/300
0.5/3-80/300
|
300/500 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
