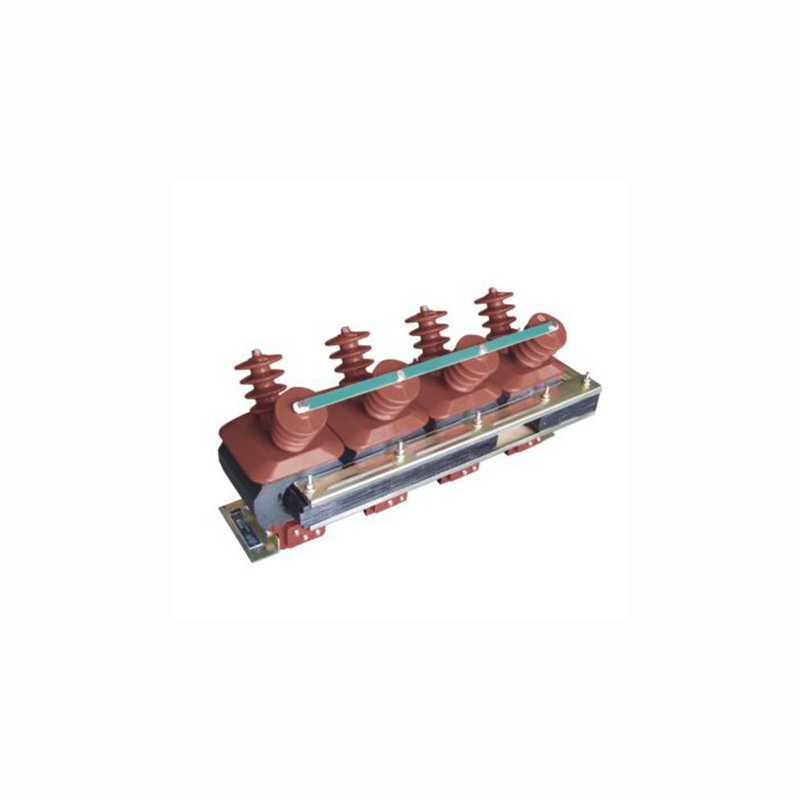

空氣絕緣開關柜用互感器
JSZF-10、 JSZK-10、 JSZJK-10
6-10kV戶內電壓互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-5℃～+40℃
| 型號 | 額定電壓比(kV) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 一次熔斷器(A) | 重量 | 接線圖 |
|
JSZF-3
JSZK-3
JSZJK-3
|
3000/√3/100/√3/100/3 |
0.2/6P(3P)-3×20/100
0.5/6P(3P)-3×50/100
1/6P(3P)-3×80/100
3/6P(3P)-3×200/100
|

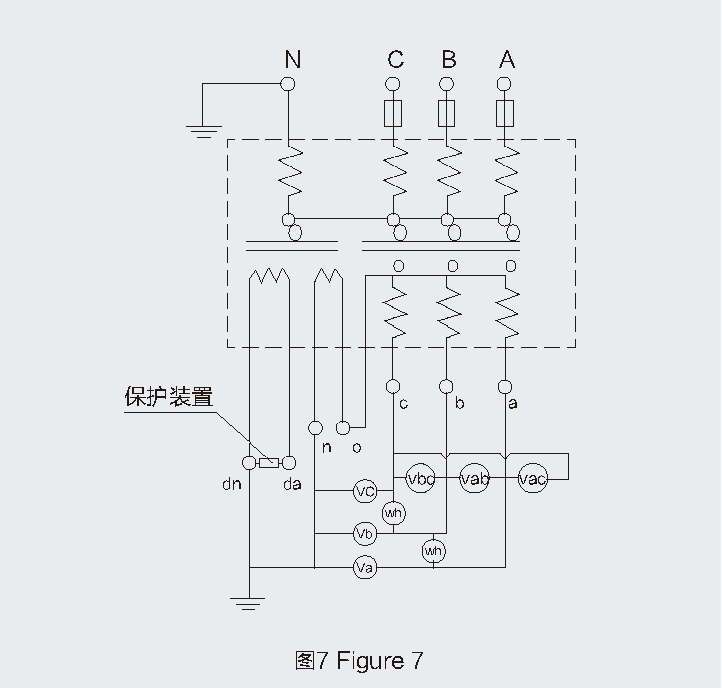

3×400 | 3.6/23/40 | 310 | 0.5 | 73 | 圖7 |
|
JSZF-6
JSZK-6
JSZJK-6
|
6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||
|
JSZF-10
JSZK-10
JSZJK-10
|
10000/√3/100/√3/100/3 | 12/42/75 | 0.2 | |||||
|
JSZF-6
JSZK-6
JSZJK-6
|
6000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-3×15/3×15/100
0.2/0.5/6P(3P)-3×15/3×15/100
0.5/0.5/6P(3P)-3×15/3×15/100
|

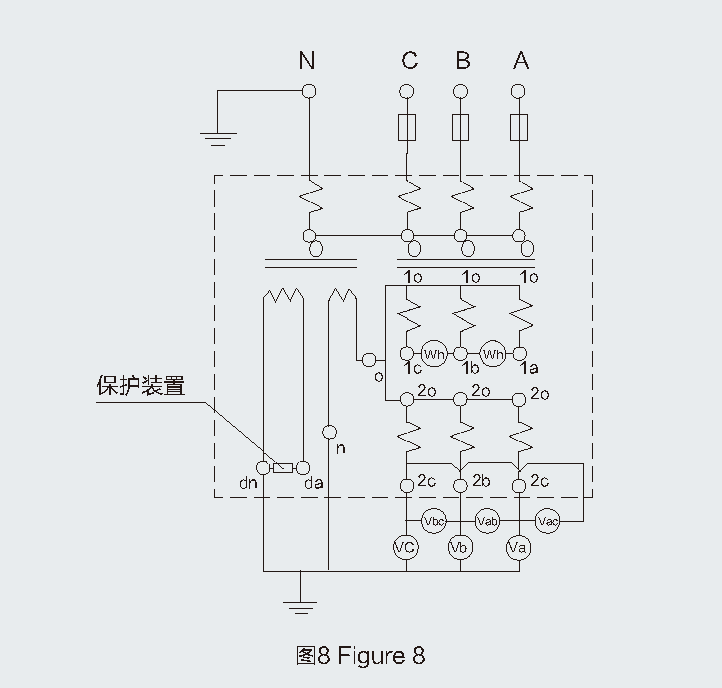

3×150 | 7.2/32/60 | 0.5 | 圖8 | ||
|
JSZF-10
JSZK-10
JSZJK-10
|
10000/√3/100/√3/100/√3/100/3 | 12/42/75 | 0.2 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
