環網柜、充氣柜用互感器
JSZY16-10R
6-10kV戶內電流互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、2和IEC61869-1、2
○額定二次電流：5A或1A ○額定頻率：50Hz或60Hz
○環境溫度：-35℃～+55℃,日平均溫度：≤40℃
○工頻耐壓3kV，持續1min ○海拔高度：≤1000米
| 型號 | 額定電壓比(V) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 一次熔斷器(A) | 重量 | 接線圖 |
| JSZY16-3R | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-3×15/100
0.5/6P(3P)-3×30/100
1/6P(3P)-3×60/100
3/6P(3P)-3×150/100
|
3×400 | 3.6/23/40 | 0.5 | 92 | 圖5 |
| JSZY16-6R | 6000/√3/100/√3/100/3 | 7.2/32/60 | |||||
| JSZY16-10R | 10000/√3/100/√3/100/3 | 12/42/75 | 0.2 | ||||
| JSZY16-3R | 3000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-3×10/3×10/100
0.2/0.5/6P(3P)-3×10/3×15/100
0.2/0.5/6P(3P)-3×30/3×30/100
|

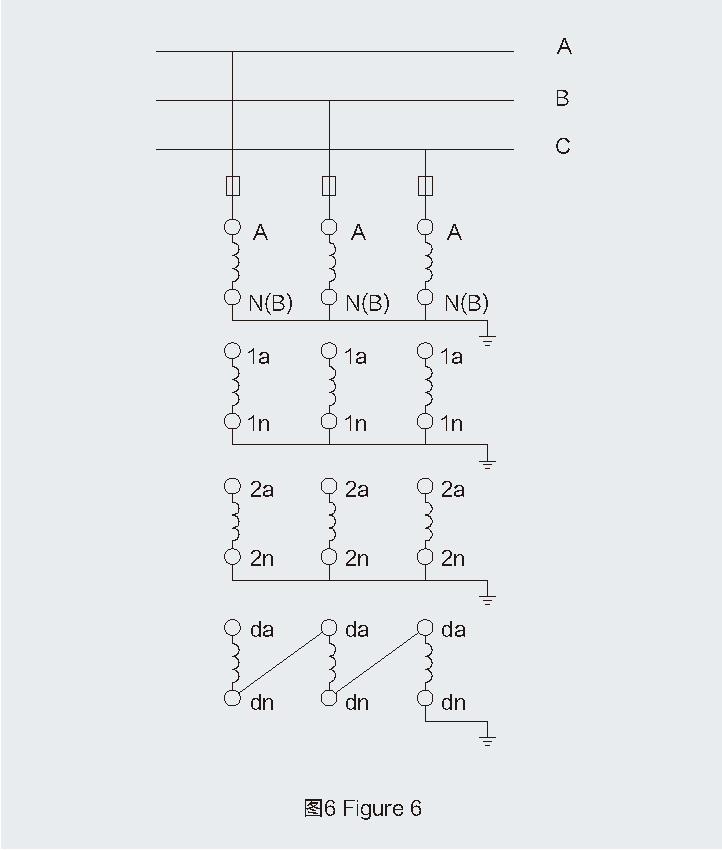

3×300/3×300 | 3.6/23/40 | 0.5 | 圖6 | |
| JSZY16-6R | 6000/√3/100/√3/100/√3/100/3 | 7.2/32/60 | |||||
| JSZY16-10R | 10000/√3/100/√3/100/√3/100/3 | 12/42/75 | 0.2 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
