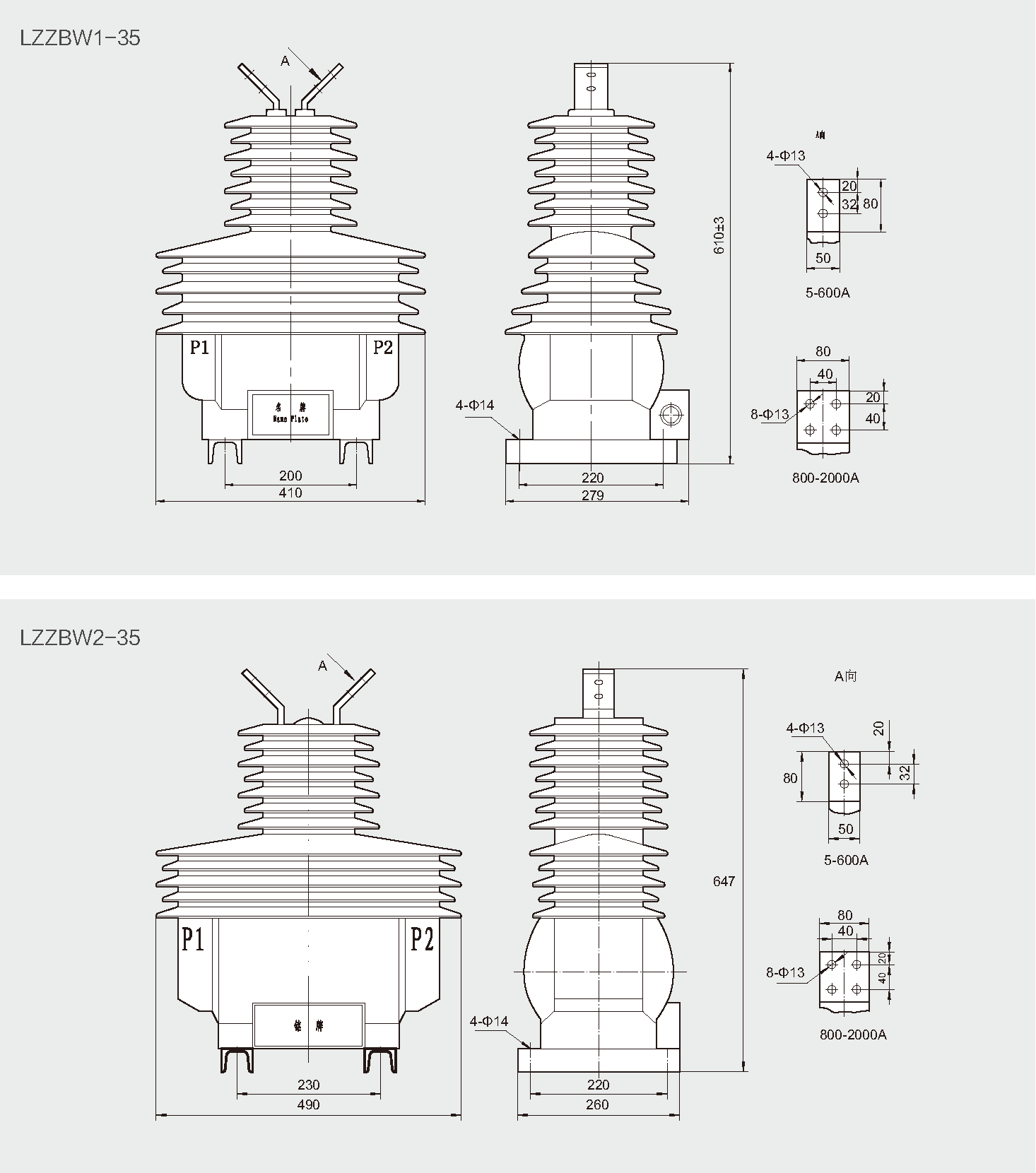

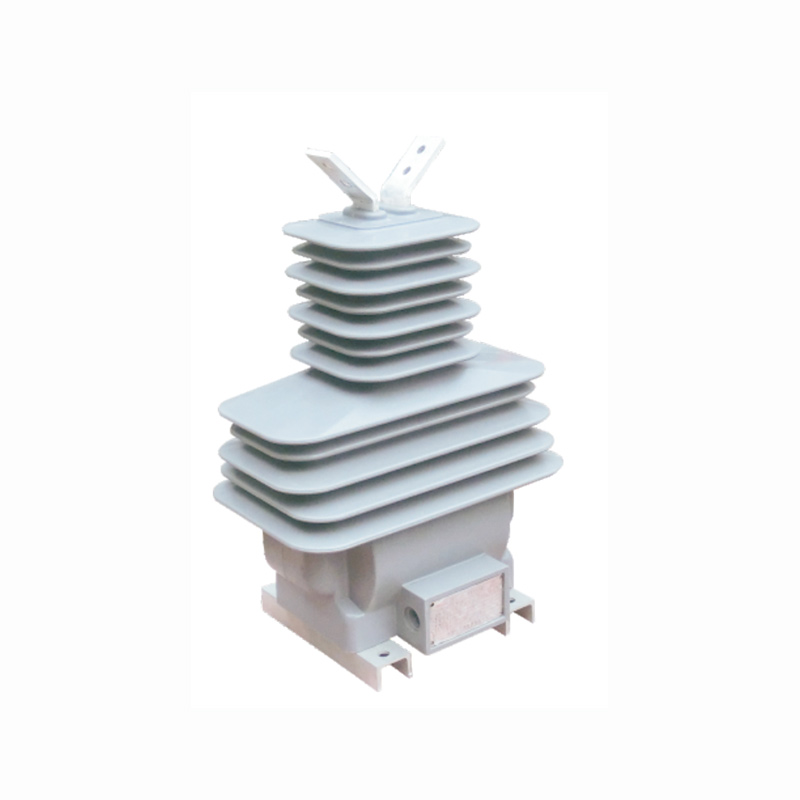

LZZBW1-35 LZZBW2-35
LZZBW1-35 LZZBW2-35
|
|
| 【上一個產品】 | 【下一個產品】 |
 |
|
|
|
戶外用互感器
LZZBW-20
6-35kV
戶外 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、2和IEC61869-1、2
○額定絕緣水平：12/42/75kV ○額定二次電流：5A或1A
○額定頻率：50Hz或60Hz ○環境溫度：-25℃～+40℃
○污穢等級：Ⅳ級
| LZZBW1-35 | ||||||||||
| 額定一次電流(A) | 短時熱電流(kA/S) | 額定動穩定電流(kA) | 準確級組合 | 準確級及額定輸出(VA)COSΦ=0.8 | 表面爬電距離 | 重量 | ||||
| 0.2(S),0.5S | 0.5 | 5P10 | 5P15 | 5P20 | ||||||
| 10-200 | 150|1n×10-3 | 375|1n×10-3 |
0.2(S)/0.5(S)
0.2(S)/5P
0.5(S)/5P
|
10 | 15 | 80 | 50 | 30 | 1200 | 51 |
| 300 | 31.5 | 80 | ||||||||
| 400-500 | 45 | 110 | ||||||||
| 600-800 | 63 | 130 | ||||||||
| 1000-2000 | 100 | 160 | 100 | 60 | 40 | |||||
| 額定一次電流(A) | 短時熱電流(kA/S) | 額定動穩定電流(kA) | 準確級組合 | 準確級及額定輸出(VA)COSΦ=0.8 | 表面爬電距離 | 重量 | ||||
| 0.2(S),0.5S | 0.5 | 5P10 | 5P15 | 5P20 | ||||||
| 10-200 | 150|1n×10-3 | 375|1n×10-3 |
0.2(S)/0.2(S)/5P
0.2(S)/0.5(S)/5P
0.2(S)/5P/5P
0.5(S)/5P/5P
|
10 | 20 | 30 | 20 | 30 | 1200 | 54 |
| 300 | 31.5 | 80 | 30 | 20 | 15 | |||||
| 400-500 | 45 | 110 | 30 | 20 | 15 | |||||
| 600-800 | 63 | 130 | 50 | 30 | 20 | |||||
| 1000 | 100 | 160 | 50 | 30 | 20 | |||||
| 1200-1600 | 60 | 30 | 25 | |||||||
| 2000 | 60 | 40 | 25 | |||||||
| LZZBW2-35 | ||||||||||
| 額定一次電流(A) | 短時熱電流(kA/S) | 額定動穩定電流(kA) | 準確級組合 | 準確級及額定輸出(VA)COSΦ=0.8 | 表面爬電距離 | 重量 | ||||
| 0.2(S),0.5S | 0.5 | 5P10 | 5P15 | 5P20 | ||||||
| 10-200 | 150|1n×10-3 | 375|1n×10-3 |
0.2(S)/0.2(S)/5P/5P
0.2(S)/0.5(S)/5P/5P
0.5(S)/0.5(S)/5P/5P
|
30 | 30 | 50 | 40 | 30 | 1200 | 72 |
| 300 | 31.5 | 80 | ||||||||
| 400-500 | 45 | 110 | ||||||||
| 600-800 | 63 | 130 | ||||||||
| 1000 | 100 | 160 | ||||||||
| 1200-1600 | ||||||||||
| 2000 | ||||||||||
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
