戶外用互感器

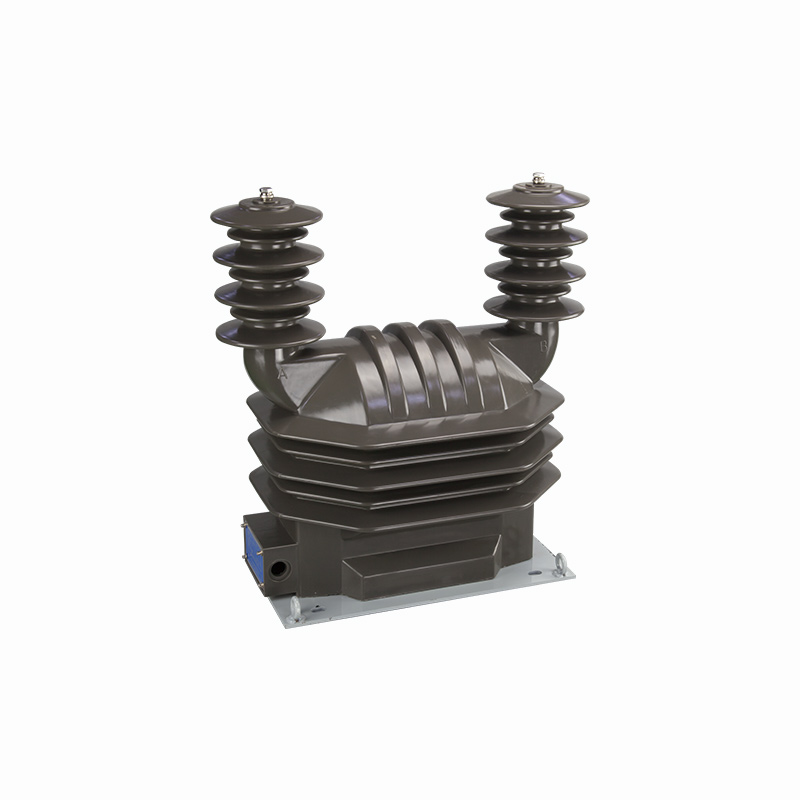

JDZW-35 JDZXW-35G
6-35kV
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-25℃～+40℃
| 型號 | 額定電壓比(V) | 準確級及準確級組合額定二次輸出(VA) | 極限輸出 | 額定絕緣水平(kV) | 表面爬電距離 | 一次熔斷器(A) | 重量 | 接線圖 |
| JDZW-35 | 35000/100 |
0.2-50
0.5-100
1-200
3-500
|

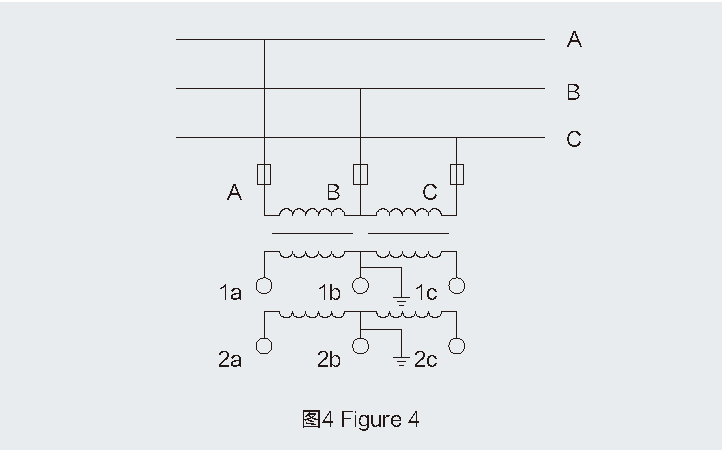

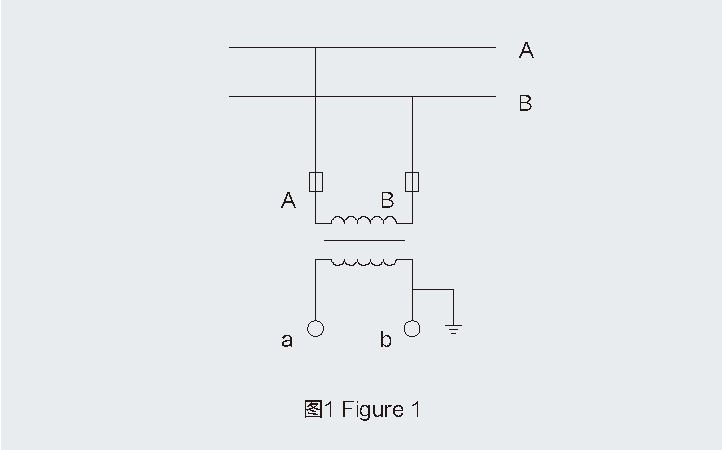

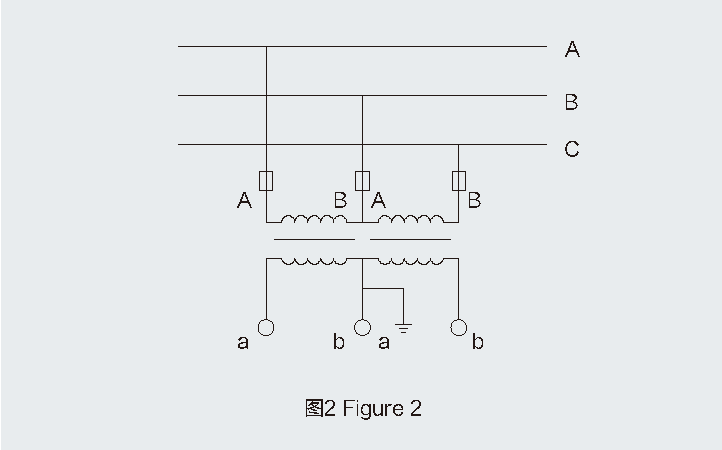

1000 | 40.5/95/200 | 1480 | 0.2 | 105 | 圖1-圖2 |
| 35000/100/100 |
0.2/0.2-25/25
0.2/0.5-25/30
0.5/0.5-50/50
|

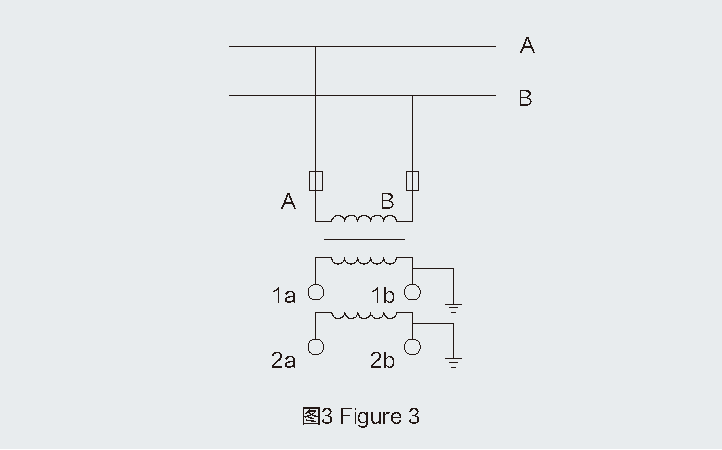

600/600 | 圖3-圖4 | |||||
| JDZW-35G | 35000/√3/100/√3/100/√3 |
0.2/6P(3P)-30/100
0.5/6P(3P)-90/100
1/6P(3P)-200/100
3/6P(3P)-500/100
|
600 | 圖5 | ||||
| 35000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-15/15/100
0.2/0.5/6P(3P)-15/20/100
0.5/0.5/6P(3P)-30/30/100
|

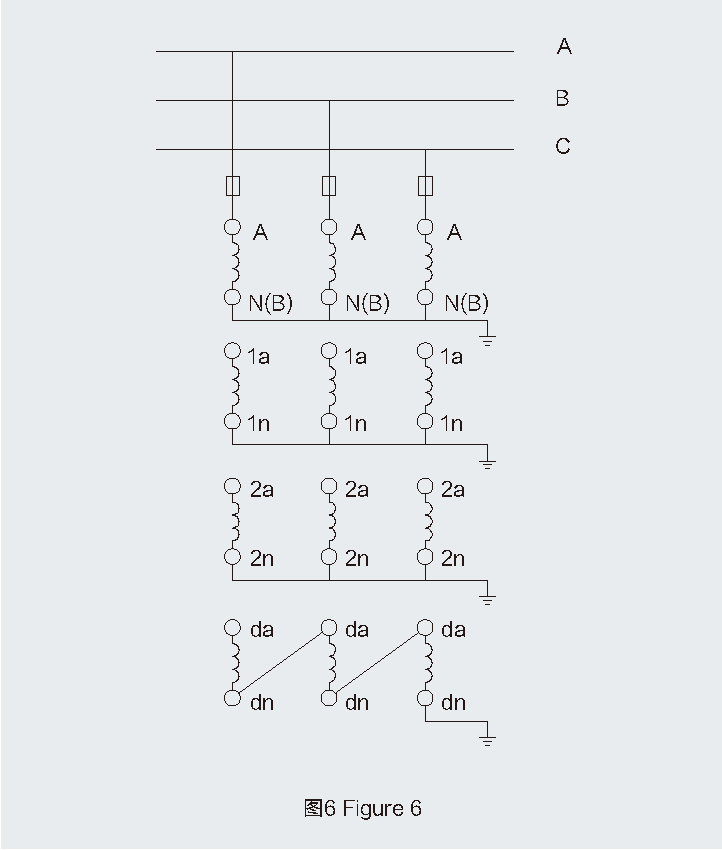

300/300 | 圖6 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
