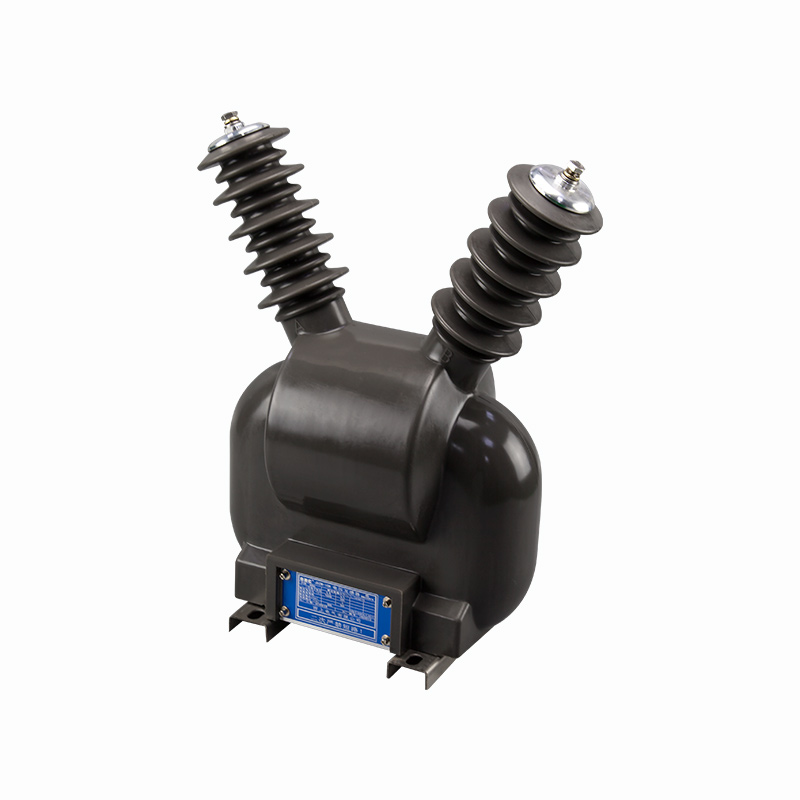

戶外用互感器
JDZW-10 、JDZXW-10G
6-10kV
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-25℃～+40℃
| 型號 | 額定電壓比(V) | 準確級及準確級組合額定二次輸出(VA) | 極限輸出 | 額定絕緣水平(kV) | 表面爬電距離 | 一次熔斷器(A) | 重量 | 接線圖 |
| JDZW-3R | 3000/100 |
0.2-25
0.5-80
1-150
3-300
|

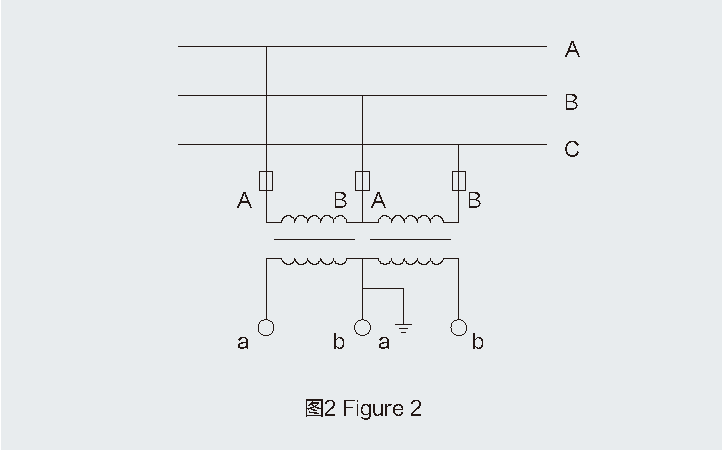

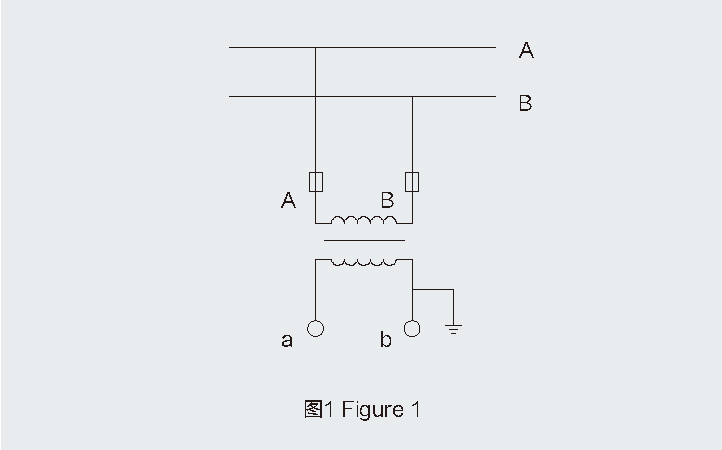

600 | 3.6/23/40 | 740 | 0.5 | 38 | 圖1-圖2 |
| JDZW-6R | 6000/100 | 7.2/32/60 | ||||||
| JDZW-10R | 10000/100 | 12/42/75 | 0.2 | |||||

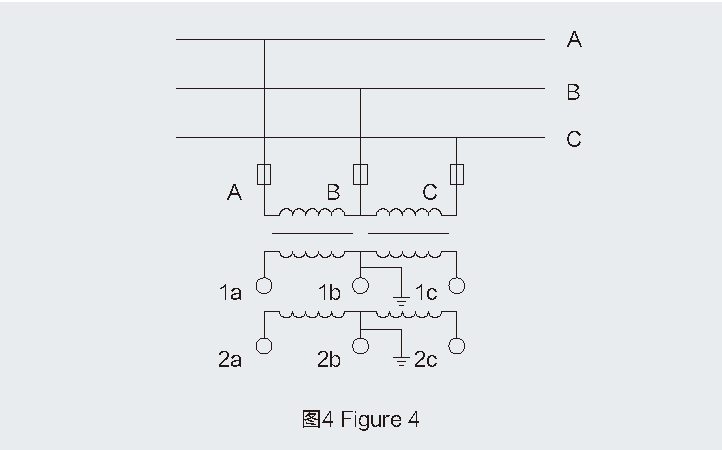

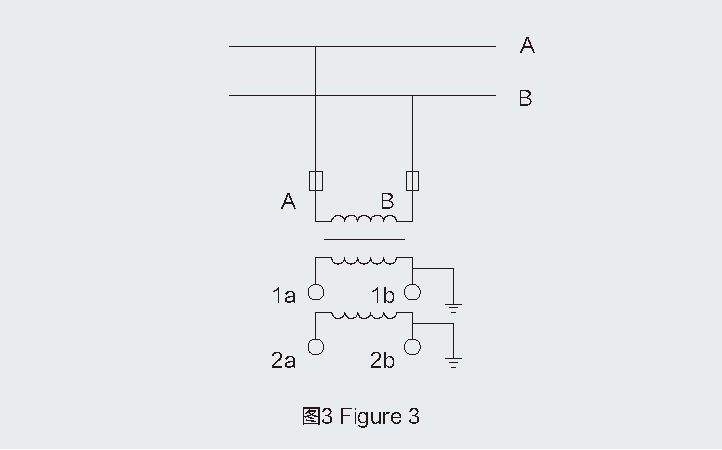

| 10000/220 | 圖3-圖4 | |||||||
| 10000/100/100 |
0.2/0.2-15/15
0.2/0.5-15/20
0.5/0.5-30/30
|
300 | ||||||
| 10000/100/220 |
0.2/3-25/300
0.5/3-50/300
|
300/500 | ||||||
| JDZXW-3RG | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-20/100
0.5/6P(3P)-50/100
1/6P(3P)-150/100
3/6P(3P)-250/100
|
400 | 3.6/23/40 | 0.5 | 圖5 | ||
| JDZXW-6RG | 6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||
| JDZXW-10RG | 10000/√3/100/√3/100/3 | 12/42/75 | 0.2 | |||||
| 10000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-10/10/100
0.2/0.5/6P(3P)-10/15/100
0.5/0.5/6P(3P)-30/30/100
|

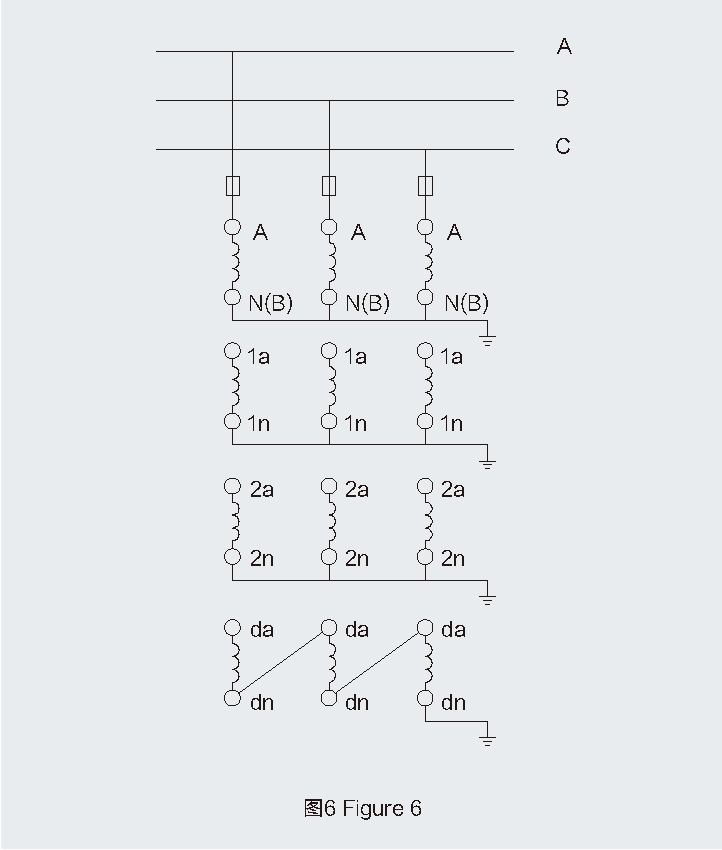

200/200 | 圖6 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
