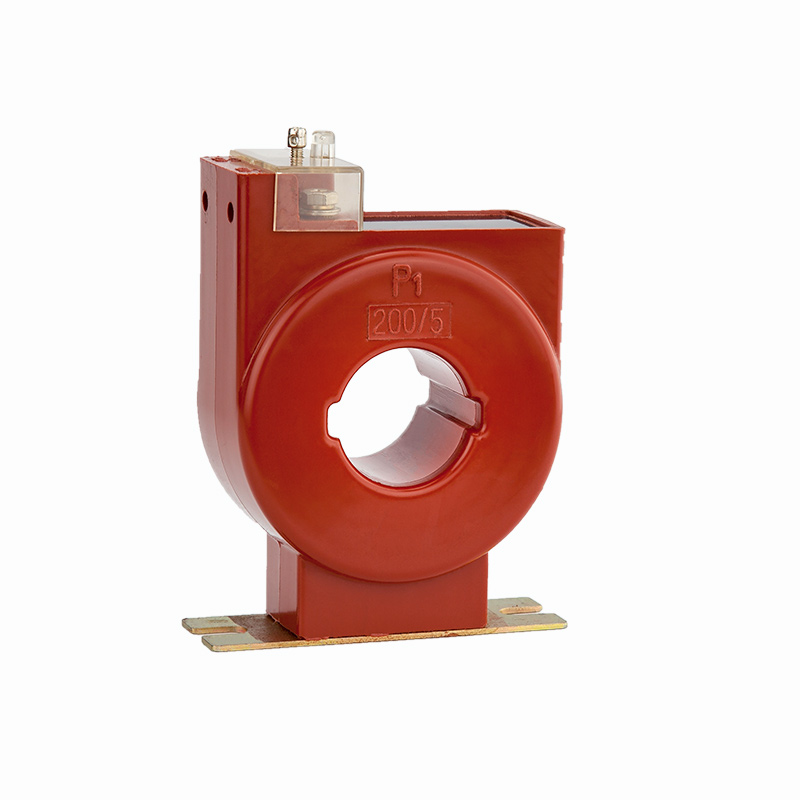

LMZ2D-0.66

適用范圍

  國網澆注系列電流互感器主要用于戶內，供額定電壓為0.5kV及以下，額定頻率為50Hz交流電路中作為電流、電能測量或繼電保護作用。產品為環氧樹脂澆注全封閉式，廣泛應用于配電屏、開關柜及電子儀器等。其安裝方便，可采用底板固定式二種安裝式，外觀美觀，產品性能符合GB1208。

結構及特點

  ●結構：電流互感器的鐵心為環形和矩形兩種。二次繞組沿鐵芯周均分布，采用環氧樹脂澆注為電流互感器外殼，電流互感器的設計為窗孔，供一次母排或電纜穿過。P1標記為一次進線端；P2標記為一次出線端；二次電流由S1流出端；S2為流入端，即為減極性。

  ●特點：鐵芯由硅鋼片及微晶片卷繞成形，沒有氣隙，磁性能高，二次繞組均勻繞制，漏磁小，具耐高溫、防潮等功能，性能穩定優點，罩盒二孔具有防盜電措施特點。

訂貨須知

用戶在訂貨時，需提供以下信息：

●產品型號、規格、容量、精度、穿心匝數；例如：LMZJ1-0.5 200/5A 0.5級 5VA 1匝。

●如有特殊規格及要求時，可與廠家協商定制。
