空氣絕緣開關柜用互感器

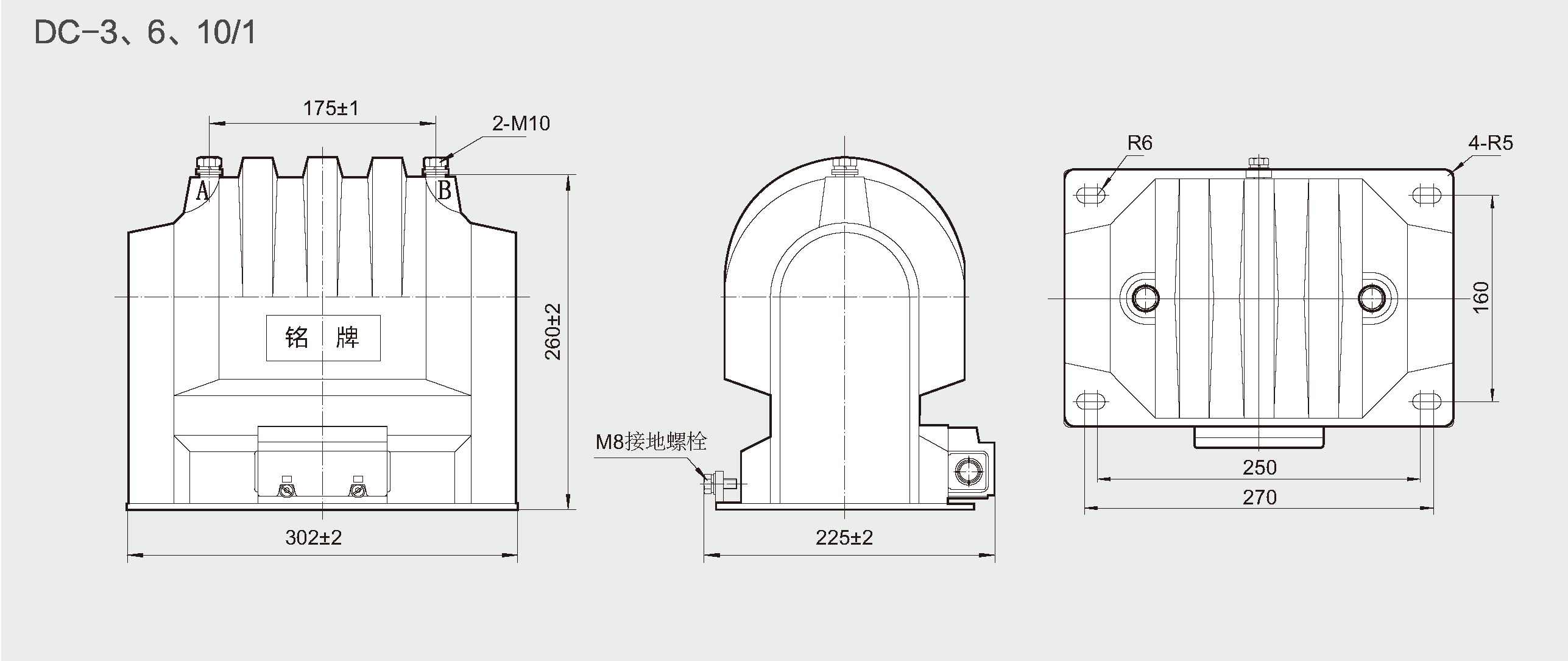

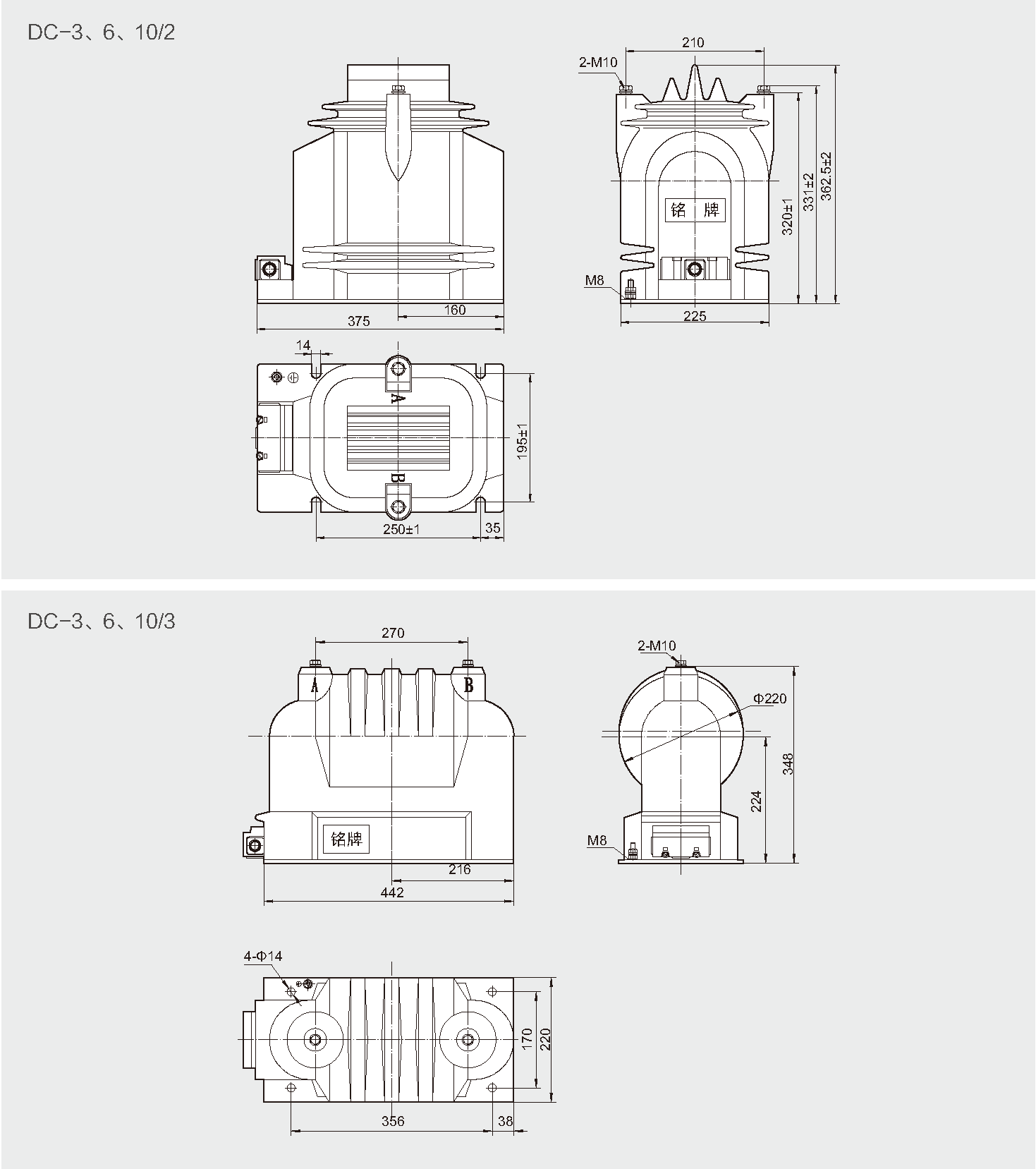

DC-10/1 DC-10/2 DC-10/3
6-10kV戶內電壓互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-5℃～+40℃
| 型號 | 額定電壓比(kV) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 一次熔斷器(A) | 重量 | 接線圖 |

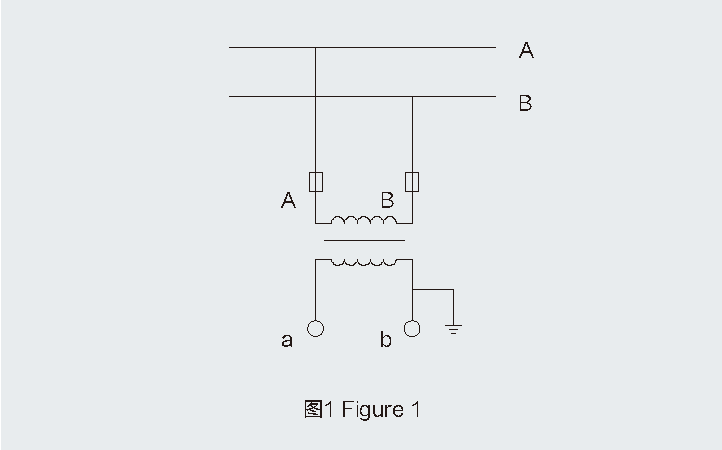

| DC-3/1 | 3/0.22 | 3-600 | 1000 | 3.6/23/40 | 250 | 0.5 | 34 | 圖1 |
| DC-6/1 | 6/0.22 | 7.2/32/60 | ||||||
| DC-10/1 | 10/0.22 | 12/42/75 | 0.2 | |||||
| DC-3/1 | 3/0.1/0.22 |
0.2/3-30/500
0.5/3-80/500
|

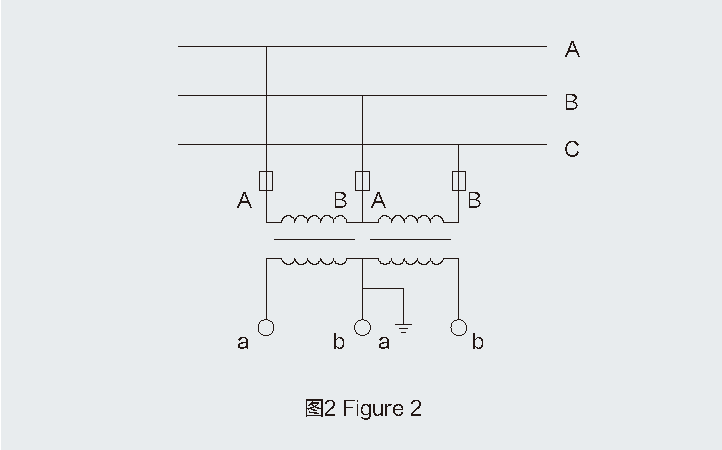

400/800 | 3.6/23/40 | 0.5 | 圖2 | ||
| DC-6/1 | 6/0.1/0.22 | 7.2/32/60 | ||||||
| DC-10/1 | 10/0.1/0.22 | 12/42/75 | 0.2 | |||||
| DC-3/2 | 3/0.22 | 3-1500 | 2000 | 3.6/23/40 | 490 | 1 | 50 | 圖1 |
| DC-6/2 | 6/0.22 | 7.2/32/60 | 0.5 | |||||
| DC-10/2 | 10/0.22 | 12/42/75 | 0.2 | |||||
| DC-3/2 | 3/0.1/0.22 |
0.2/3-50/1500
0.5/3-150/1500
|
400/2000 | 3.6/23/40 | 1 | 圖2 | ||
| DC-6/2 | 6/0.1/0.22 | 7.2/32/60 | 0.5 | |||||
| DC-10/2 | 10/0.1/0.22 | 12/42/75 | 0.2 | |||||
| DC-3/3 | 3/0.22 | 3-2000 | 3000 | 3.6/23/40 | 370 | 2 | 71 | 圖1 |
| DC-6/3 | 6/0.22 | 7.2/32/60 | 1 | |||||
| DC-10/3 | 10/0.22 | 12/42/75 | 0.5 | |||||
| DC-3/3 | 3/0.1/0.22 |
0.2/3-50/1500
0.5/3-150/1500
|
400/3000 | 3.6/23/40 | 2 | 圖2 | ||
| DC-6/3 | 6/0.1/0.22 | 7.2/32/60 | 1 | |||||
| DC-10/3 | 10/0.1/0.22 | 12/42/75 | 0.25 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
