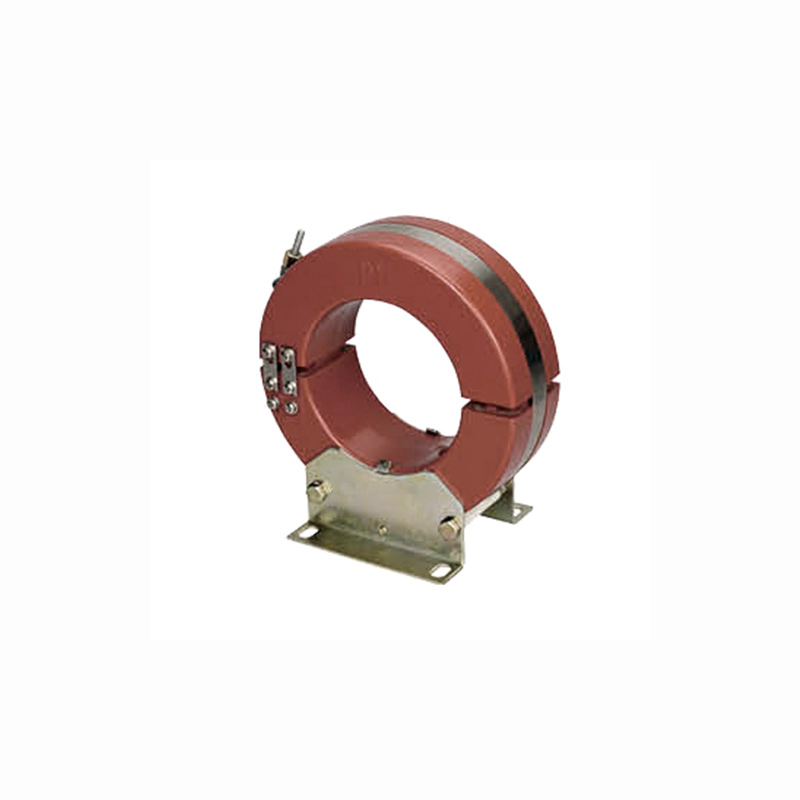

零序互感器
LXK-Φ(80、120、140、160、200、240）
技術參數
○本系列電流互感器適用于戶內。額定頻率50Hz或60Hz、額定電壓35kV及以下的小接地電流系統中供三相電纜接地保護用，也可與繼電保護配套使用。
○安裝時可將互感器分為兩半，然后合并為一體，用抱箍抱緊卡住?？梢栽诓煌ｋ姞顟B(tài)下進行安裝。
○產品僅開合二次繞組的絕緣性能，二次繞組對地耐壓為3kV一分鐘。
| LXK-Φ(80、120）型技術參數1：零序保護使用 | |||||
| 變比(A) | 繼電器型號 | 繼電器線圈鏈接方式 | 繼電器刻度 | 使繼電器動作的一次剩余電流(A) | 重量 |
| 60/1 | DD-11/60 | 串聯 | 15×1 | 2.4-4.5 | 4.5 |
| 30×1 | |||||
| 并聯 | 15×2 | 3-5 | |||
| 30×2 | |||||
| DD-1/60 | 串聯 | 15×1 | 3-5 | ||
| 30×1 | |||||
| 并聯 | 15×2 | 3-6 | |||
| 30×2 | |||||
| LXK-Φ(80、120）型技術參數：配微機保護使用 | ||
| 變比(A) | 準確級 | 準確級(VA) |
| 60/1 | 10P10 | 1.0 |
| 75/1 | 1.5 | |
| 100/1 | 2.5 | |
| 150/1 | 2.5 | |
| 200/1 | 3.75 | |
| 300/1 | 7.5 | |
| 150/1 | 2.2 | |
| 200/1 | 2.5 | |
| 300/1 | 5 | |
| 400/1 | 10 | |
| 500/1 | 12.5 | |
| 600/1 | 15 | |
| LXK-Φ(80、120、140、160、200、240）型技術參數 | |||||||
| 型號 | 出線端標志 | 額定電流比(A) | 準確級 | 額定輸出(VA) | 繼電器型號 | 使繼電器動作的一次剩余電流(A) | 重量 |
| LXK-Φ120 | S1-S2 | 150/5 | 10P6 | 15 | DD-11/60 | 3-6 | 14 |
| S1-S3 | 200/5 | 10P8 | |||||
| S1-S4 | 300/5 | 10P12 | |||||
| LXK-Φ150 | S1-S2 | 150/5 | 10P6 | 15 | 18 | ||
| S1-S3 | 200/5 | 10P8 | |||||
| S1-S4 | 300/5 | 10P12 | |||||
|
LXK-Φ180 LXK-Φ200 LXK-Φ240 |
S1-S2 | 150/5 | 10P6 | 15 | 29 | ||
| S1-S3 | 200/5 | 10P8 | |||||
| S1-S4 | 300/5 | 10P12 | |||||
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
