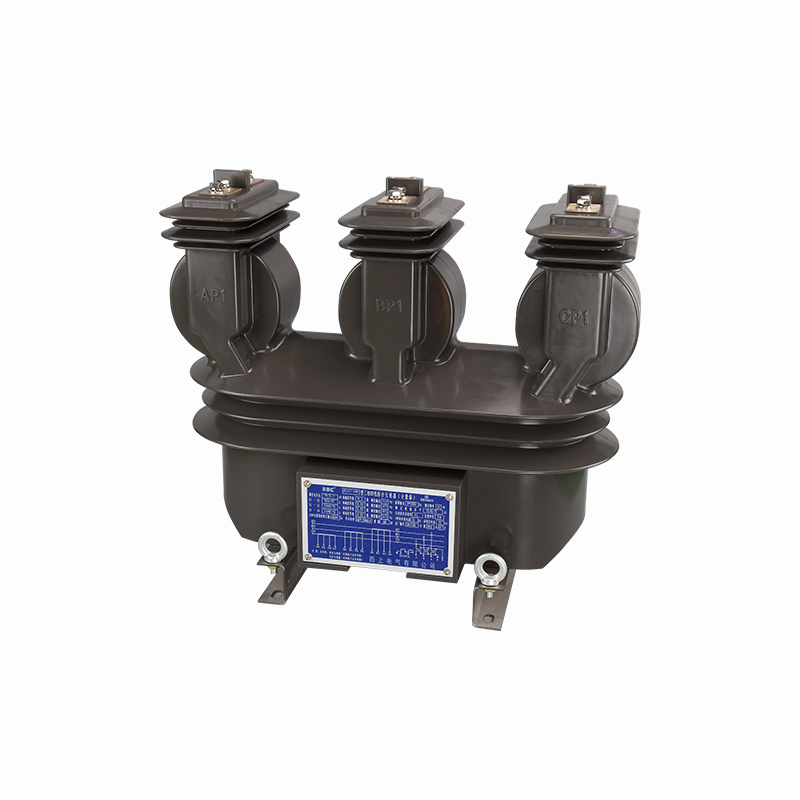

JLSZY-10A、B
|
|
| 【上一個產品】 | 【下一個產品】 |
 |
|
|
|
組合互感器
JLSZY-10A、B
6-10kV
戶內 三相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、4和IEC61869-1、4
○額定頻率：50Hz或60Hz
○環境溫度：-25℃～+40℃ ○污穢等級：Ⅳ級
| 型號 | 額定電壓比(V) | 準確級及準確級組合額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 重量 | 接線圖 |
|
JLSZY-6A
JLSZY-6B
|
6000/100 |
0.2-20
0.5-50
|

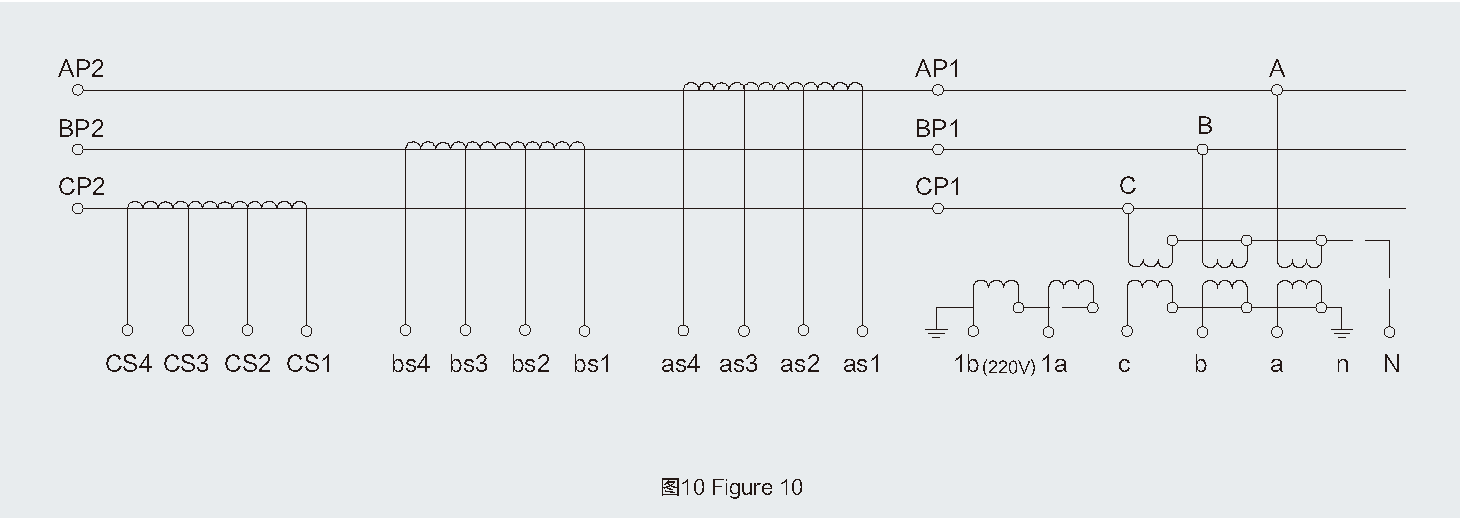

600 | 7.2/32/60 | 830 | 101 | 圖10 |
|
單相原件電壓比
6000/√3/100/√3
|
0.2-15
0.5-30
|
400 | |||||
|
JLSZY-10A
JLSZY-10B
|
10000/100 |
0.2-20
0.5-50
|
600 | 12/42/75 | |||
|
單相原件電壓比
10000/√3/100/√3
|
0.2-15
0.5-30
|
400 |
| 額定電流比（l1n/5) | 一秒熱電流（kA有效值） | 動穩定電流(kA峰值） | 準確級及額定二次輸出(VA) | |
| 復變比 | 單變比 | |||
| 7.5-10-15/5 | 7.5/5 | 1 | 2.5 |
0.2(S)-10 0.5S-10 0.5-15 |
| 10-15-20/5 | 10/5 | 1.5 | 3.75 | |
| 15-20-30/5 | 15/5 | 2 | 6 | |
| 20-30-40/5 | 20/5，25/5 | 2.7 | 6.75 | |
| 30-40-50/5 | 30/5 | 3 | 7.5 | |
| 40-50-75/5 | 40/5 | 4.5 | 20 | |
| 50-75-100/5 | 50/5 | 8.1 | 22.5 | |
| 75-100-150/5 | 75/5 | 10.8 | 30 | |
| 100-150-200/5 | 100/5 | 16.2 | 40 | |
| 150-200-300/5 | 150/5 | 24 | 60 | |
| 200-300-400/5 | 200/5，250/5 | 32 | 80 | |
| 300-400-500/5 | 300/5 | 45 | ||
| 400-500-600/5 | 400/5 | 60 | 100 | |
| 500-600-800/5 | 500-1000/5 | 80 | ||
| 600-800-1000/5 | ||||
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
